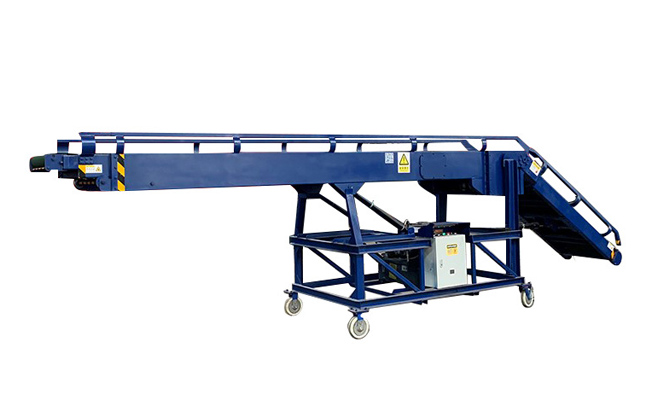

產品介紹

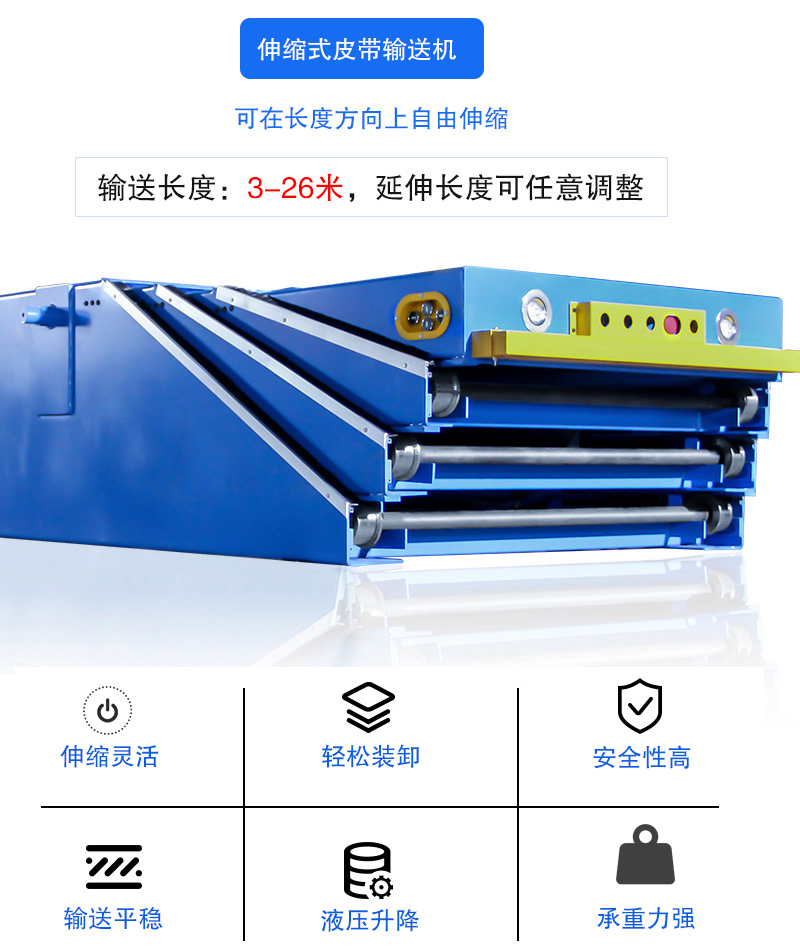

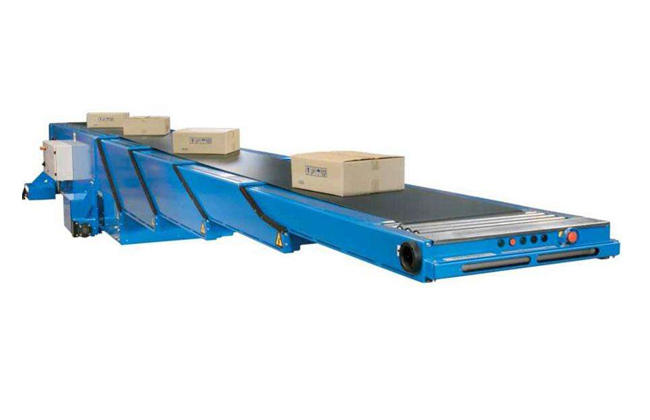

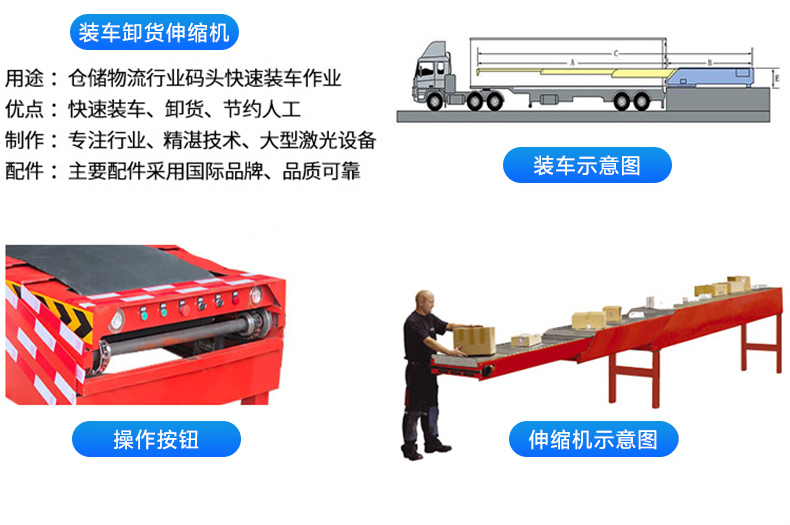

伸縮皮帶輸送機（又名伸縮裝車機），增加了儲帶裝置和收放皮帶裝置，通過一個操作桿或操作按鈕即可實現在長度方向上自由伸縮，隨時控制輸送機的長度，通過任意的伸縮運動，完成貨物的輕松高效裝卸。

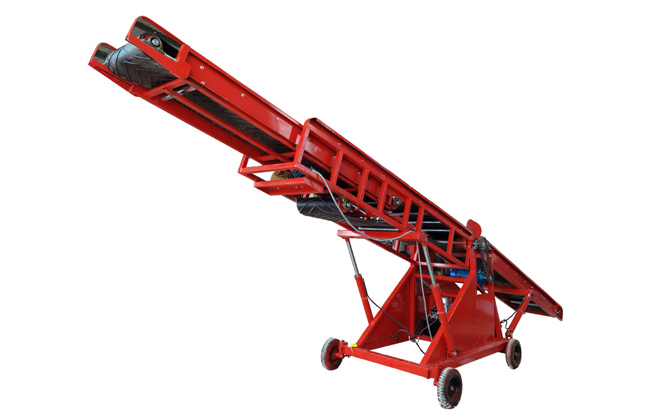

移動式伸縮式皮帶輸送機輸送袋裝水泥

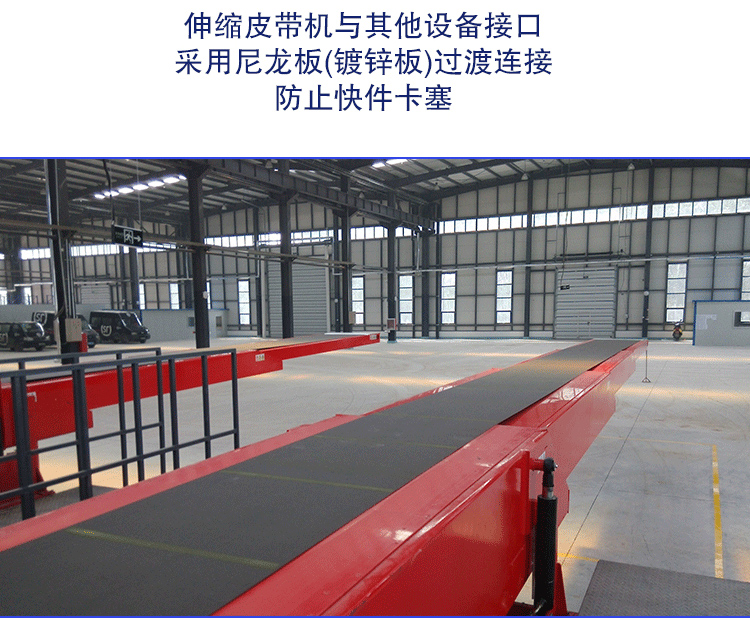

輸送快遞

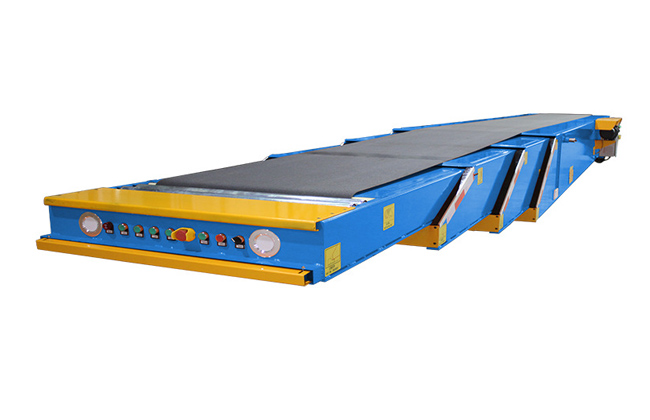

伸縮皮帶輸送機自動向前或向后從堆垛到堆垛，并且可以提升或降低平臺，與普通皮帶輸送機相比，伸縮式皮帶輸送機上的貨物運輸使用高度可調的自升式平臺，減少了員工的身體負擔和受傷風險。

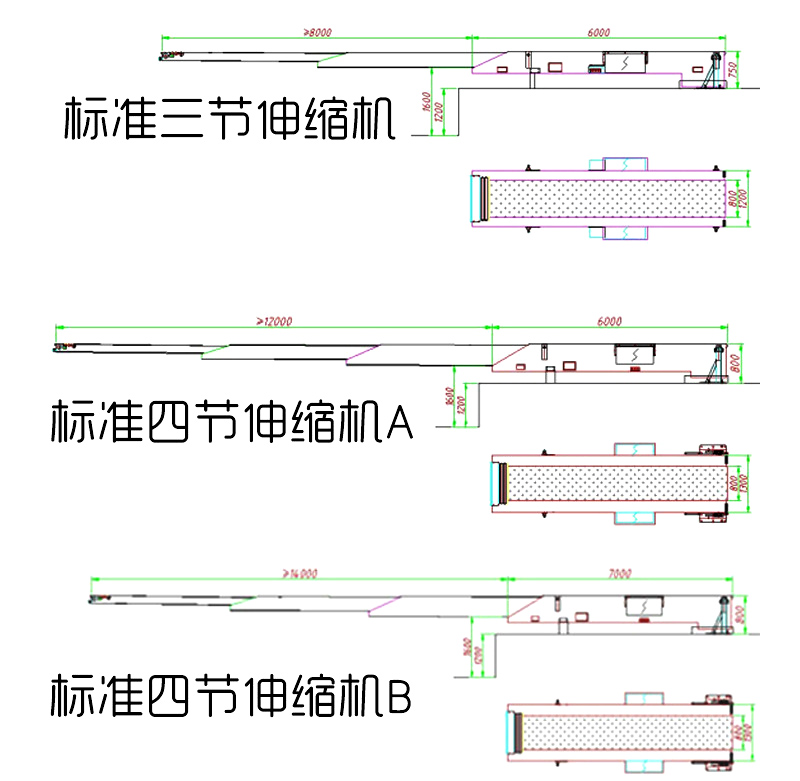

產品規格

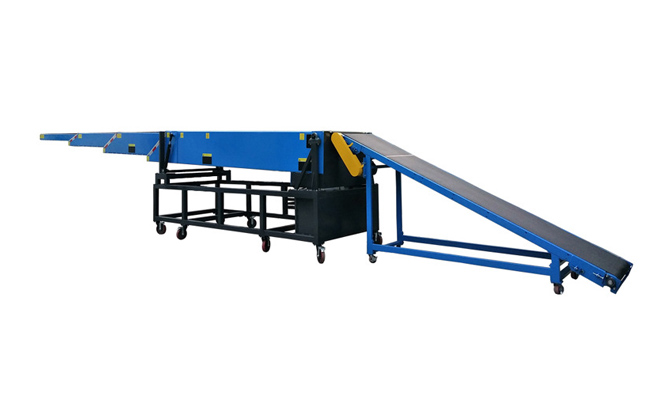

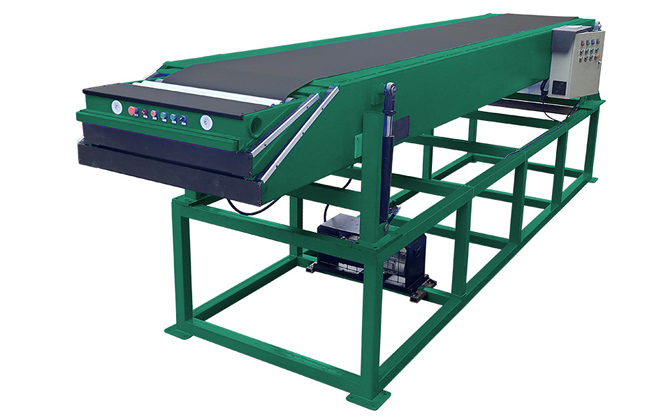

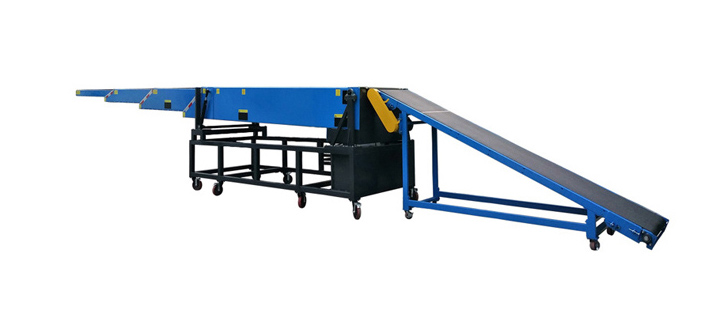

輸送機節數：二節式、三節式、四節式。 輸送帶的寬度：500、600、700、800、1000、1200mm。 伸縮式皮帶輸送速度可選擇：定速或變速。 皮帶輸送方向可選擇：單向或雙向輸送物料。 皮帶輸送傾角可選擇：水平、固定傾角或自動升降。 輸送機固定段底座可選擇：固定式或移動式。 輸送速度：<30米/分鐘。 輸送機承載量：<70公斤/米。

技術參數

型號	輸送量 (t/h)	帶寬	帶速	輸送長度	滾筒直徑	托輥直徑	貯帶長度	機尾長度	搭接軌距	裝機功率
DSJ65/20/2×30	200	650	1.63	600	φ450	φ89	50	12	900	2×30
DSJ65/20/2×37	200	650	1.63	800	φ450	φ89	50	12	900	2×37
DSJ65/10/40	100	650	2	600	φ500	φ89	100	12	900	40
DSJ65/20/2×40	200	650	2	800	φ500	φ89	100	12	900	2×40
DSJ65/20/2×55	200	650	2	1200	φ500	φ89	100	12	900	2×55
DSJ80/30/2×30	300	800	1.63	500	φ450	φ89	50	12	1100	2×30
DSJ80/40/40	400	800	2	250	φ500	φ89	100	12	1100	40
DSJ80/40/2×40	400	800	2	500	φ500	φ89	100	12	1100	2×40
DSJ80/40/2×40P	400	800	2	500	φ500	φ89	100	12	1100	2×40
DSJ80/40/2×55	400	800	2	700	φ500	φ89	100	12	1100	2×55
DSJ80/50/2×75	500	800	2	800	φ500	φ89	50	12	1100	2×75
DSJ80/40/2×90	400	1200	2	1200	φ630	φ89	50	12	1100	2×90
DSJ80/40/2×110	500	800	2	1400	φ630	φ89	100	15	1100	2×110
DSJ100/63/2×75	630	1000	2	650	φ630	φ108	50	12	1362	2×75
DSJ100/63/125	630	1000	2	500	φ630	φ108	100	15	1362	125
DSJ100/80/2×125	800	1000	2	900	φ1000	φ108	100	15	1362	2×125
DSJ100/80/132	800	1000	3	900	φ100	φ108	100	15	1362	2×132
DSJ100/80/2×160	800	1000	3.15	1100	φ1000	φ133	100	15	1362	2×126
DSJ100/80/2×200	800	1000	3.15	1300	φ1000	φ133	130	15	1362	2×200
DSJ100/80/2×250	800	1000	3.15	1700	φ1000	φ133	130	15	1362	2×250
DSJ120/100/2×75	1000	1200	2	600	φ630	φ108	50	15	1562	2×75
DSJ120/180/2×200	1800	1200	3.3	650	φ1080	φ133	130	15	1562	2×200
DSJ120/200/3×250	2000	1200	3.3	1100	φ1080	φ133	130	15	1562	3×250
DSJ120/150/2×315	1500	1200	3.3	1200	φ1080	φ133	130	15	1562	2×315

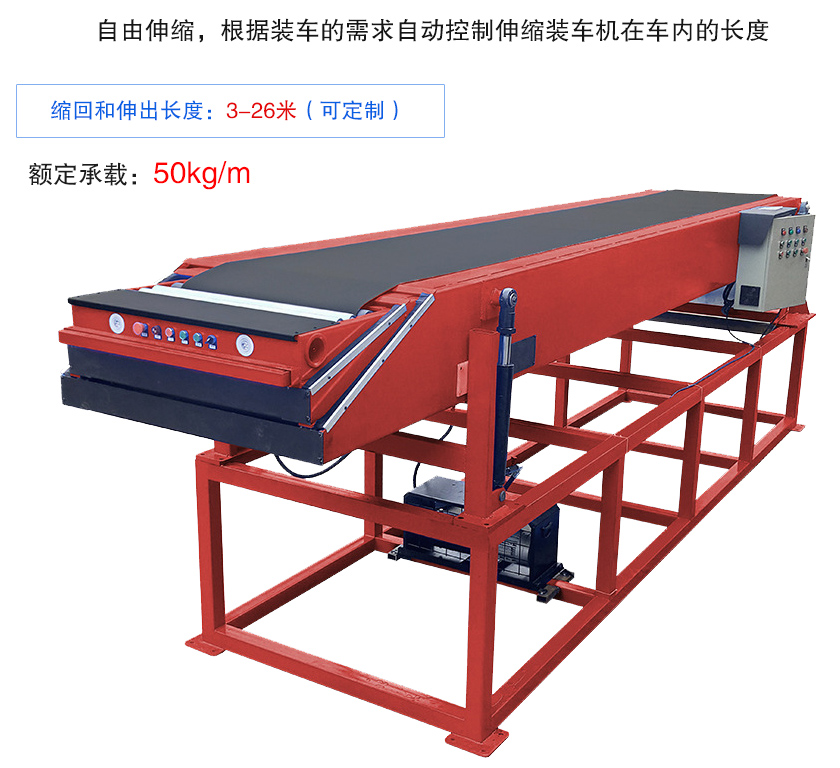

伸縮皮帶輸送機優點

由于伸縮皮帶輸送機特有的伸縮、變幅和橫向行走等裝置而縮小了設備體積，增強了設備靈活性，大大提高了設備不了準確性和效率。

1、輸送機縮回和伸出長度范圍為3-26米。

2、設備前端采用可伸縮機架，不僅可以根據用戶要求調整下料點位置，而且可以實現輸送過程中伸縮變化達到布料目的。

3、機架上增設變幅機構，輸送中通過變幅可調整物料落料點高度，減少物料揚塵，避免包裝破裂，提高裝卸效率。

4、機架底部采用可行走機構，增加了設備移動靈活性。

5、設備輸送、伸縮、變幅、行走既可以單一操作又可同步進行。

6、機架采用整體鋼板直接折彎，兩側腹板件采用螺栓聯接，可避免焊接變形，提高安裝精度。

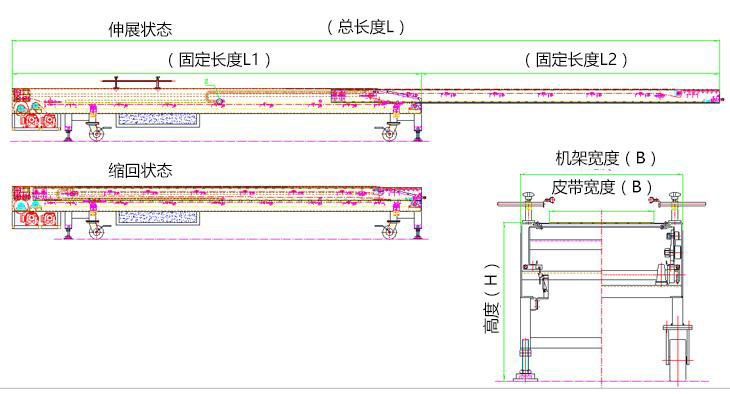

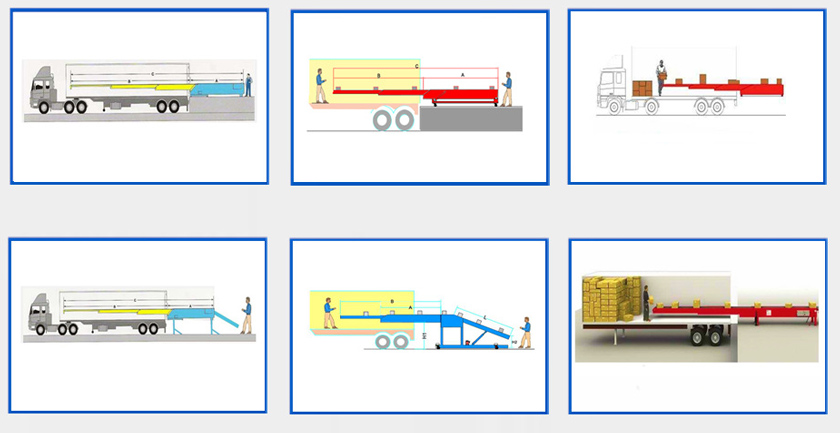

伸縮皮帶輸送機結構簡圖

伸縮皮帶輸送機分為固定部分和非固定部分兩大部分。固定部分由機頭傳動裝置、儲帶裝置、收放膠帶裝置等組成；非固定部分由無螺栓連接的快速可拆支架、機尾等組成。

伸縮皮帶輸送機主要由機頭傳動裝置、收放膠帶裝置、中間架以及上料裝置、下料裝置等部分組成。

機頭傳動設備：由傳動滾筒、減速器、液力聯軸器、機架、卸載滾筒、打掃器構成。

中間架：由無螺栓銜接的迅速可拆支架，由H型支架、鋼管、平托輥和掛鉤式槽形托輥、"V"型托輥等構成。

收放膠帶設備：坐落張緊絞車的后部，它由機架、調心托輥、減速器、電動機、旋桿等構成。

上料設備、下料設備：上料設備安裝在收放設備后邊，由轉向轉導向接上料段，運送的物料從此段裝上運至下料段，下料設備由下料段一組斜托輥將物料卸下。

伸縮皮帶輸送機原理

伸縮皮帶機是在普通的帶式輸送機上增加了伸縮機構，使得皮帶機可以在長度方向上自由伸縮。使用者可以按照自己的要求調節按鈕，隨時控制輸送機的長度。在裝有自動升降裝置的型號上，使用者還可以隨時控制輸送機端部的高度。 伸縮皮帶機主要應用在車輛裝卸和有伸縮要求的物料傳輸系統中。可伸縮帶式輸送機、通用帶式輸送機、繩架吊掛帶式輸送機、大傾角上下運帶式輸送機，適用于煤礦井下順槽、巷道掘進上山、下山集中運輸巷、主斜井提升、露天煤礦及地面運輸系統的運輸、是煤礦采掘機械化理想的配套設備，工作環境-10°C~+40°C。

伸縮皮帶輸送機原理

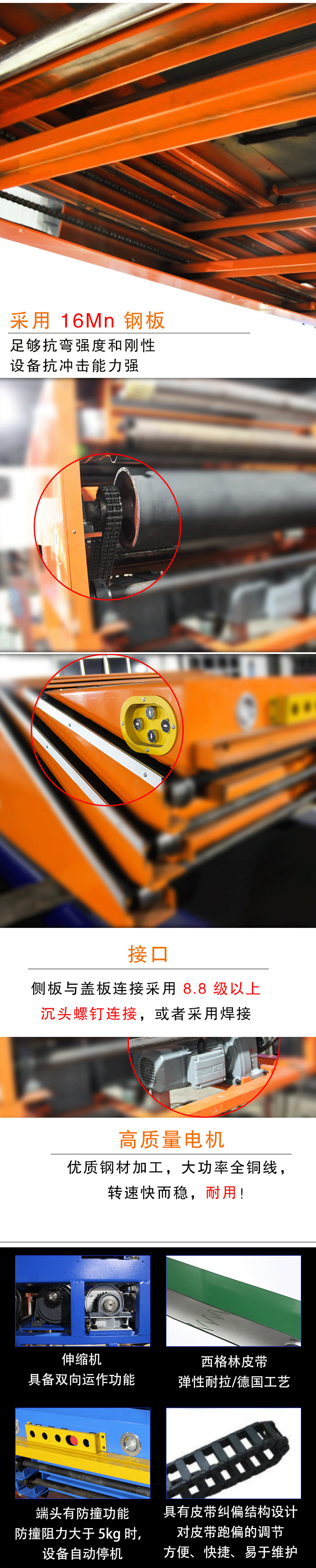

細節展示

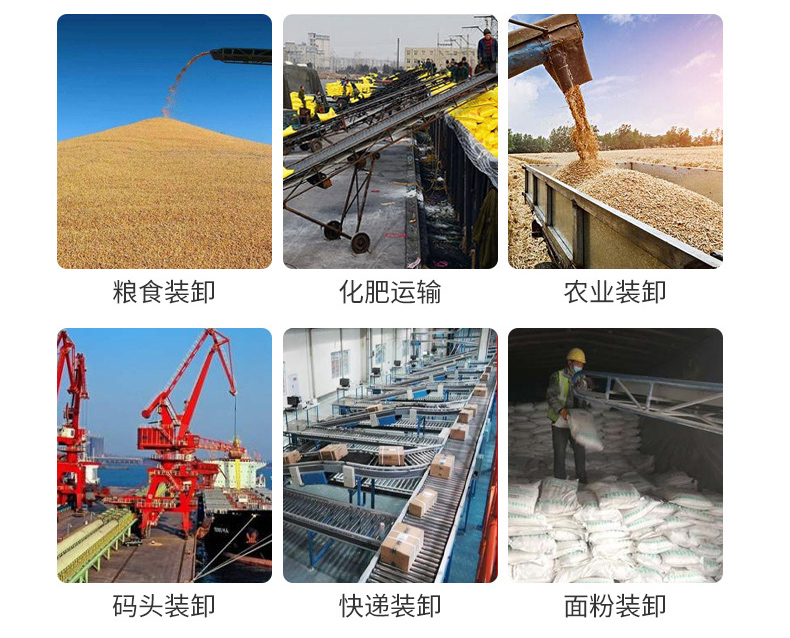

適用范圍

伸縮皮帶輸送機的定位輸送機主要適用于10-60公斤左右的袋裝類貨物上下車作業使用。伸縮皮帶輸送機的功能特色

1、此輸送機只需2人即可隨意移動至不同作業地點。

2、直接推往車廂內部，且可深入10米左右的車廂內進行作業。

3、此輸送機作業時，只需人工近身拖拽貨物便可完成作業，正轉上貨，反轉下貨，裝卸效率可達每分鐘30件貨左右。4、根據作業需求可多方位調節輸送機作業位置，運用獨創的機械臂液壓裝置，高可升至4米，低可降至2米，解決了重貨碼垛難等問題。

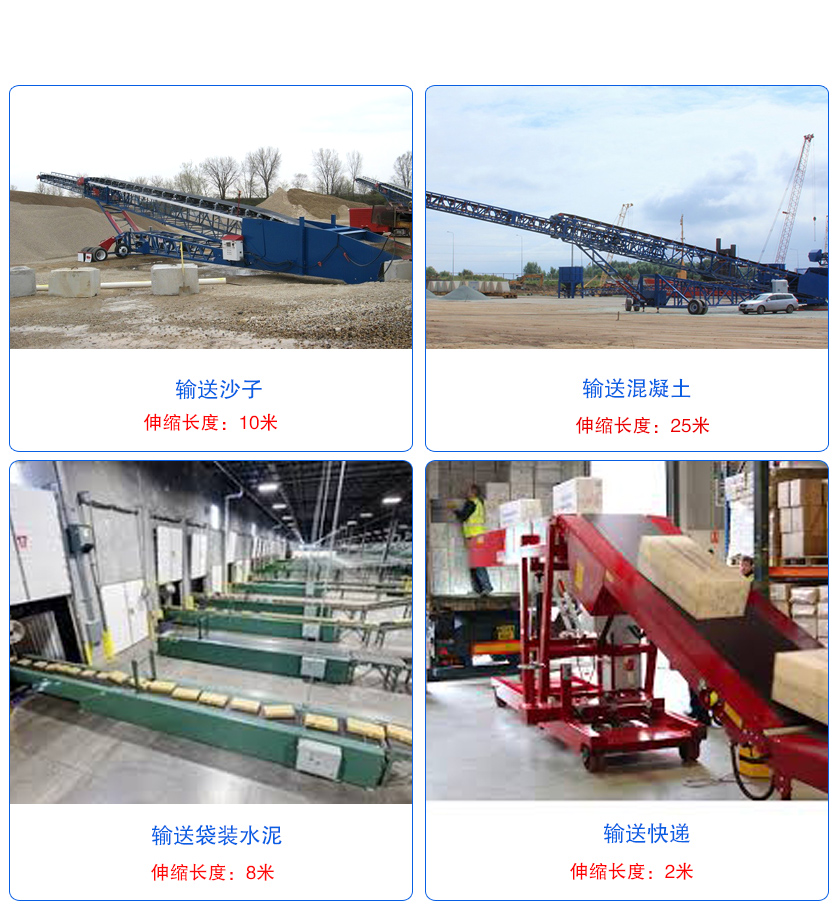

客戶現場

伸縮皮帶輸送機多少錢一臺？

伸縮皮帶輸送機的價格因型號、規格、配置等因素而異，一般價格范圍在2700-43000元之間。

影響伸縮皮帶輸送機價格的因素主要包括以下幾個方面：

1、型號:不同型號的伸縮皮帶輸送機，其結構、功能、性能等方面存在差異，價格也隨之不同。例如，簡單的手動伸縮皮帶輸送機價格較低，而電動或液壓驅動的伸縮皮帶輸送機價格則較高。

2、規格:伸縮皮帶輸送機的規格包括輸送長度、輸送寬度、輸送高度等。規格越大的伸縮皮帶輸送機，其用料更多、結構更復雜，價格也越高。

3、配置:伸縮皮帶輸送機可選配置包括變頻器、電控系統、防爆裝置等。配置越齊全的伸縮皮帶輸送機，其功能性更強，價格也越高。

伸縮皮帶輸送機廠家

大漢輸送機械設備有限公司是一家專業從事輸送設備制造的企業，擁有多年的生產經驗和技術積累。公司致力于研發和生產高質量、高效率的輸送設備，包括伸縮皮帶輸送機、螺旋輸送機、振動輸送機等。
